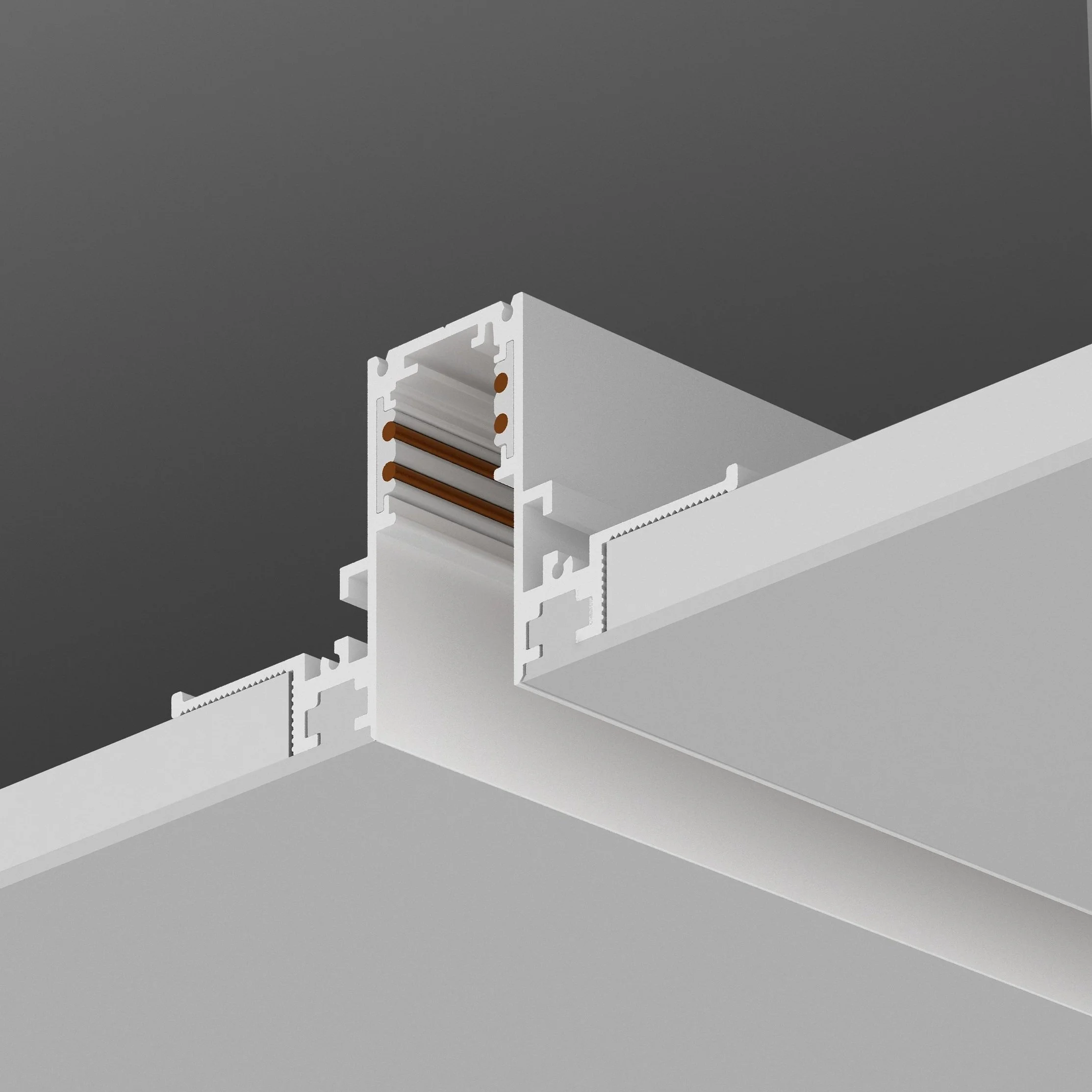

MiniTrack RECESSED H TRIMLESS
DESCRIÇÃO
Trilho de embutir de embutir em forro sem borda.
APLICAÇÃO
Embutido em forro de gesso acartonado através de bucha e parafuso.
COMPOSIÇÃO
Corpo em alumínio extrudado, acabamento em pintura eletrostática poliéster fosco.
PESO
1,22Kg/m

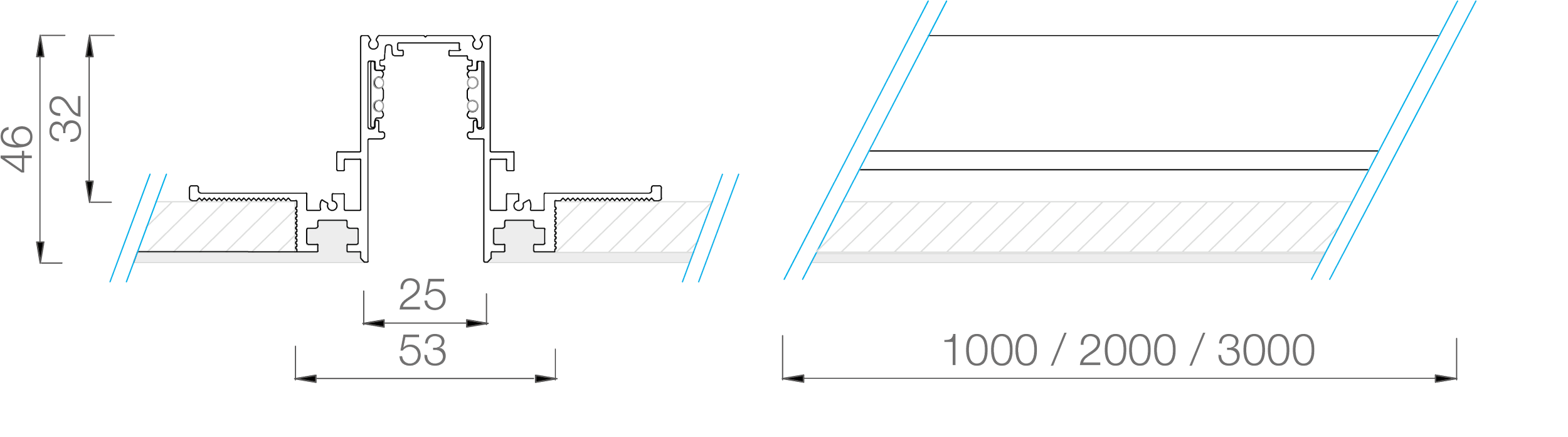

DIMENSÕES
TR01 (1,0m)
TR02 (2,0m)
TR03 (3,0m)
0,600 kg/m
Os comprimentos indicados ao lado referem-se a modulação do TRILHO, porém as barras devem ser solicitadas com a indicação do comprimento em projeto. Portanto, para otimização, entenda que:
comprimento ≤ 1000mm corresponde ao trilho de 1000mm cortado
1000mm < comprimento ≤ 2000mm corresponde ao trilho de 2000mm cortado
2000mm < comprimento ≤ 3000mm será considerado perfil 3000mm cortado
ACIONAMENTOS
tensão de rede
(127 ou 220V)
ON/OFF ou TRIAC
Três circuitos para acionamento
independente para ON/OFF
(consulte-nos sobre drivers dimerizáveis)
DALI ou 0-10
(consulte-nos sobre drivers dimerizáveis)
ACIONAMENTOS
baixa tensão
(48V)
ON/OFF
Dois circuitos para acionamento independente
DALI ou 0-10
(consulte-nos sobre drivers dimerizáveis)
Para alimentação elétrica do sistema de trilho para baixa tensão é necessário o uso do driver remoto fornecido conjunto aos demais componentes pela Lightsource.
COMPONENTES
Alimentador
(A)
Emenda reta condutora
(ER)
Emenda reta isolada
(ERI)
Emenda L condutora
(EL)
Tampa lateral de acabamento (TL)

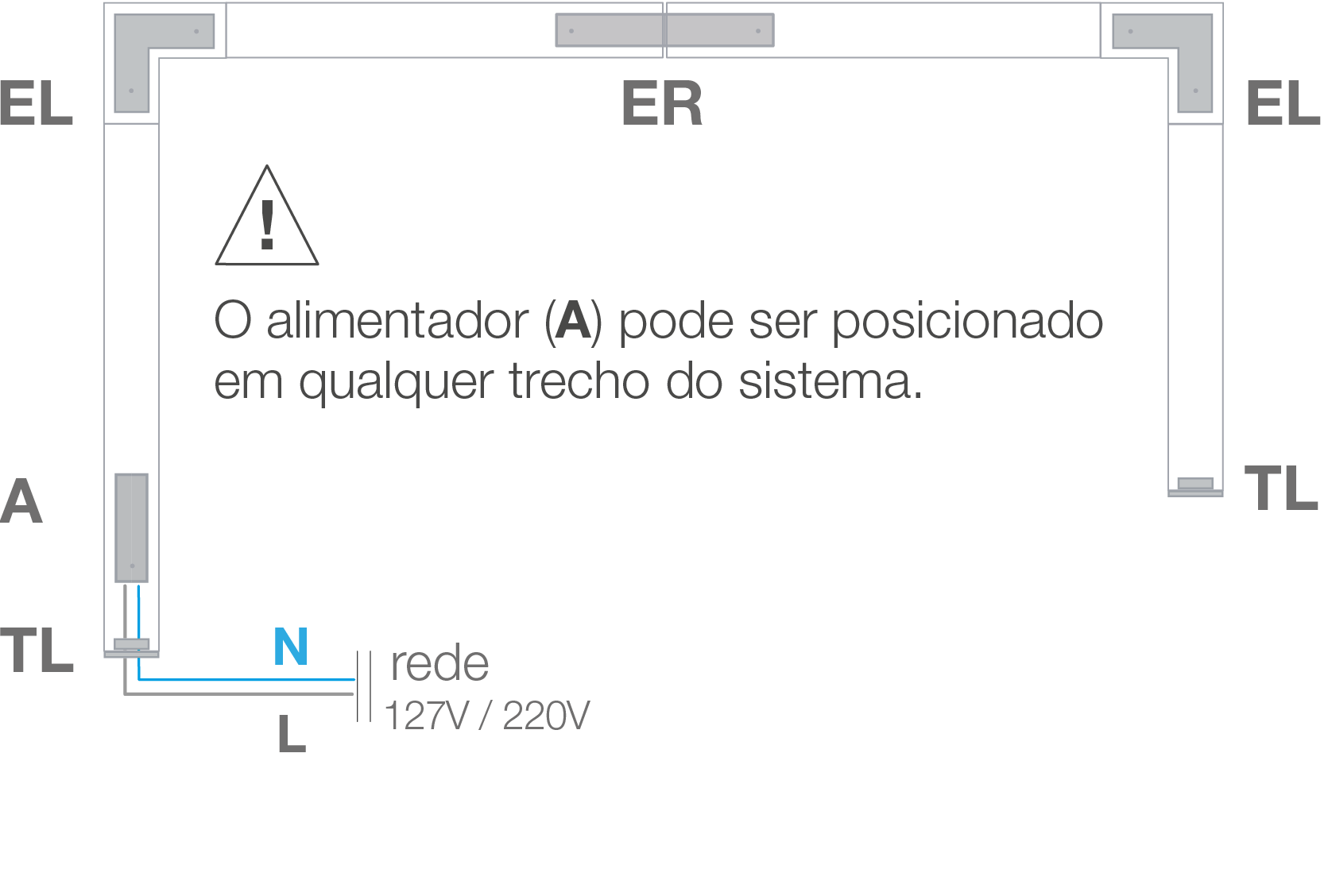

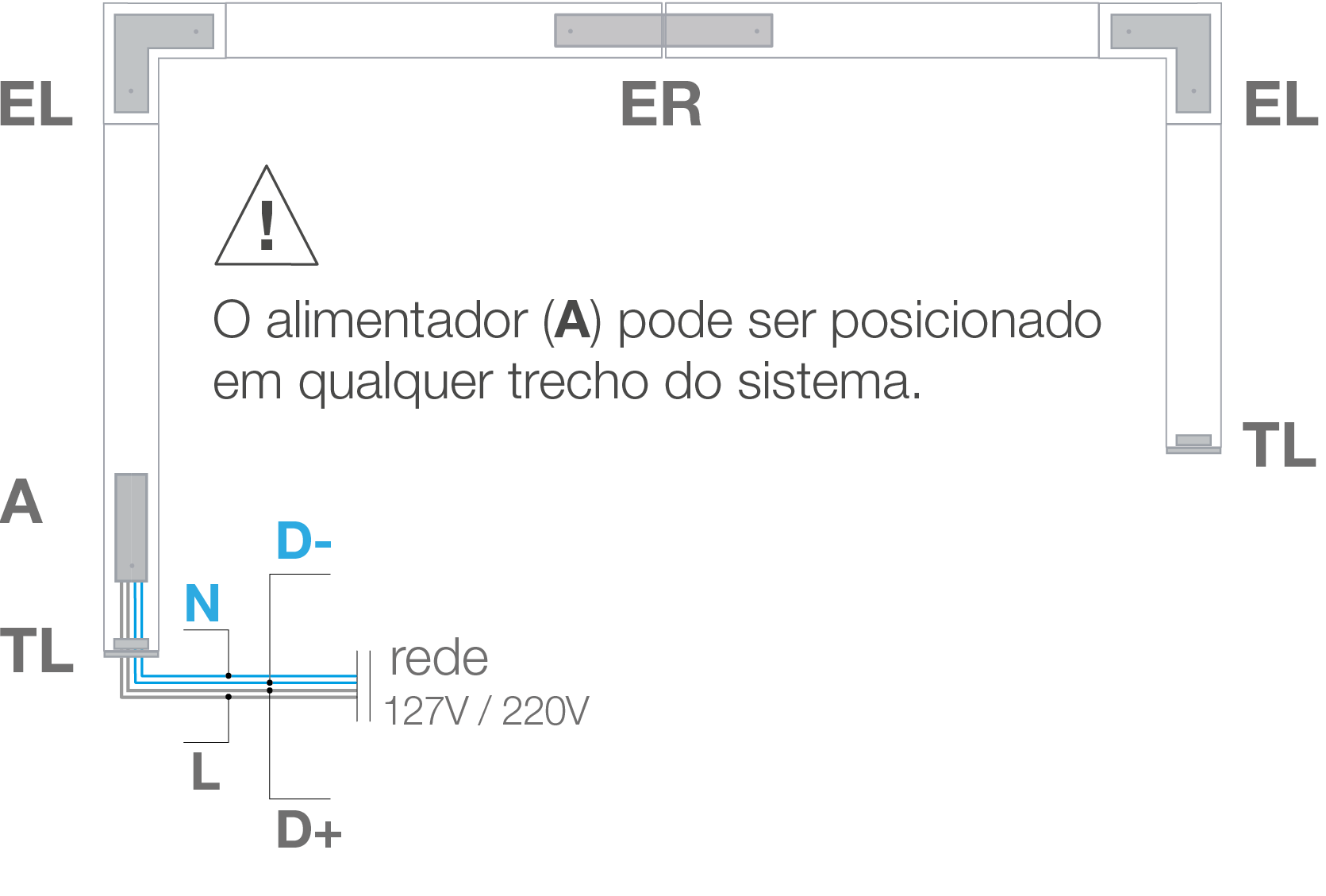

EXEMPLO DE
MONTAGEM E
LIGAÇÃO
TENSÃO DE REDE
ON/OFF ou TRIAC
DALI ou 0-10
ATENÇÃO!
No caso do uso do trilho em tensão de rede (127V ou 220V) é necessário o uso do dispositivo DR-30mA para garantir a proteção do sistema.
EXEMPLO DE
MONTAGEM E
LIGAÇÃO

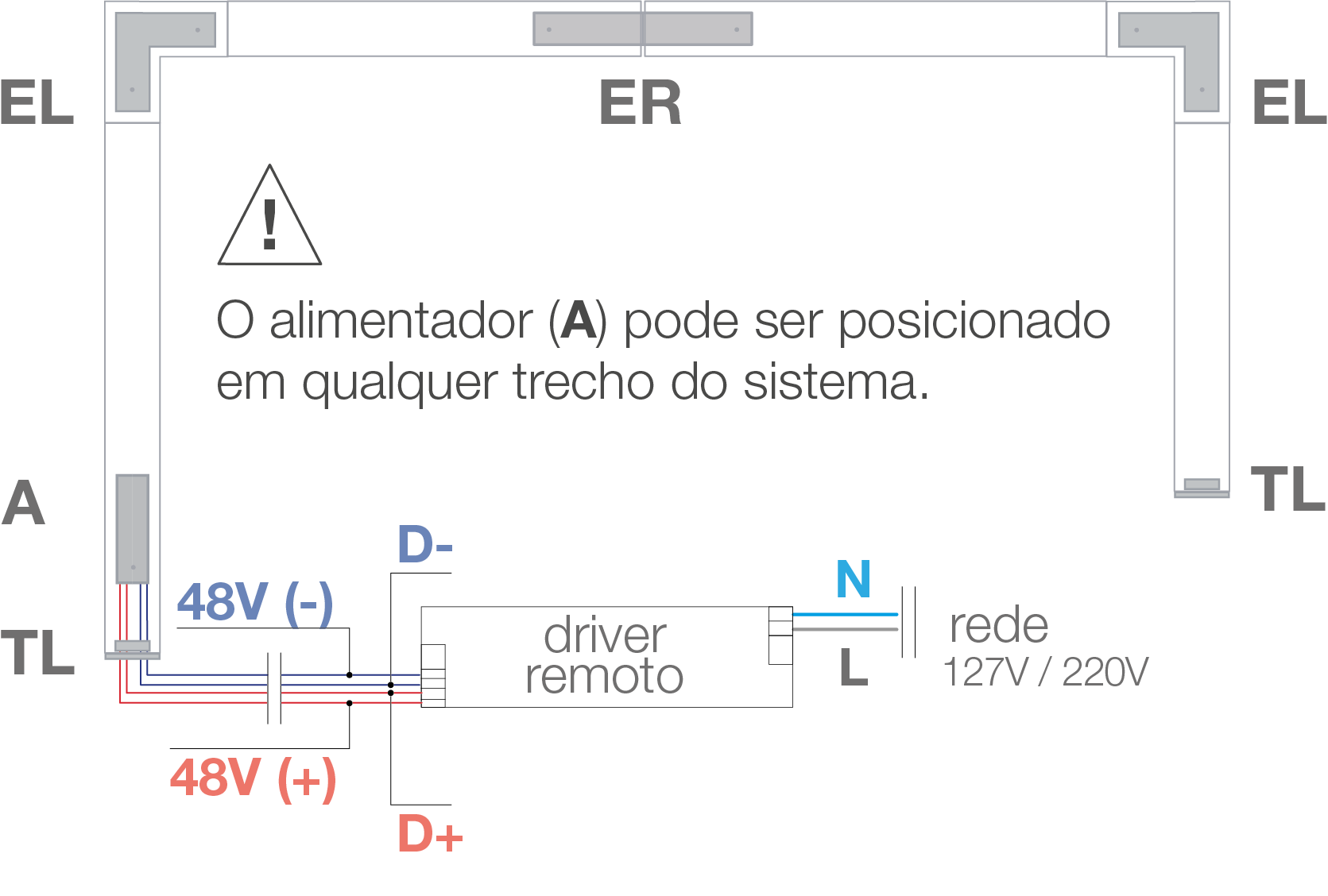

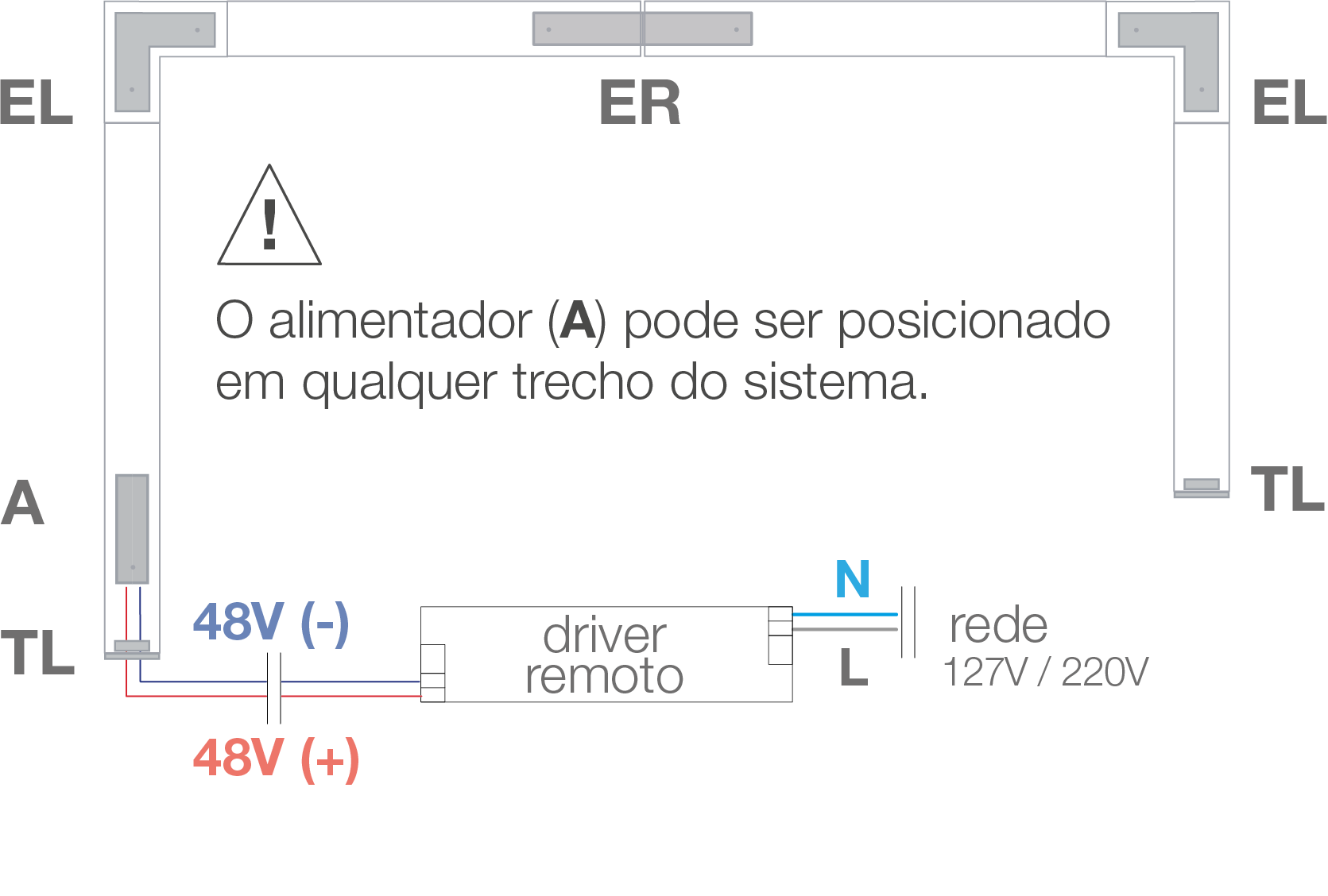

LOW VOLTAGE (48V)
ON/OFF
DALI ou 0-10
ACABAMENTOS
