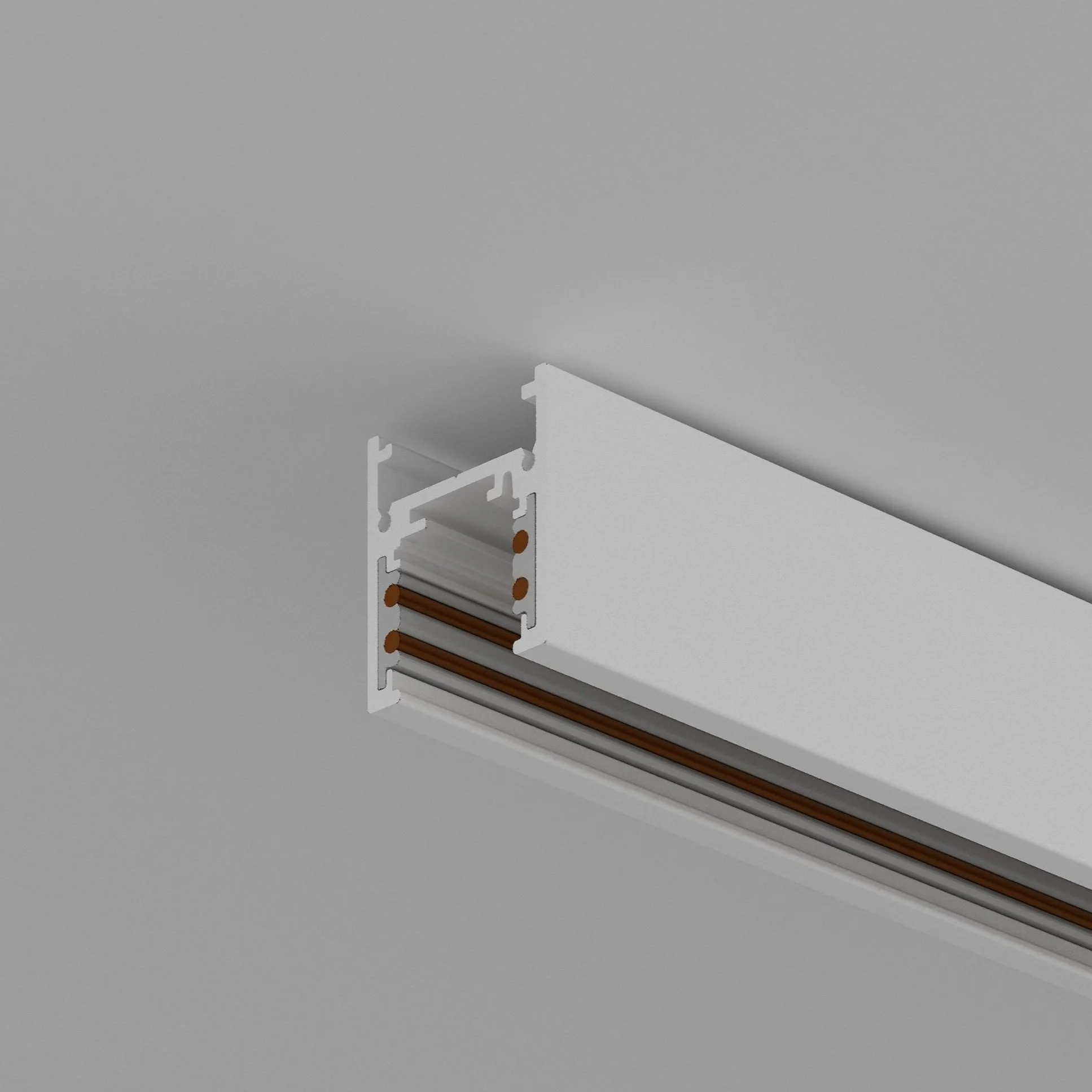

MiniTrack SURFACE SQ




DESCRIÇÃO

Trilho de sobrepor ou pendente.

APLICAÇÃO

Sobrepor em teto através de bucha e parafuso.

COMPOSIÇÃO

Corpo em alumínio extrudado, acabamento em pintura eletrostática poliéster fosco.

PESO

0,600Kg/m

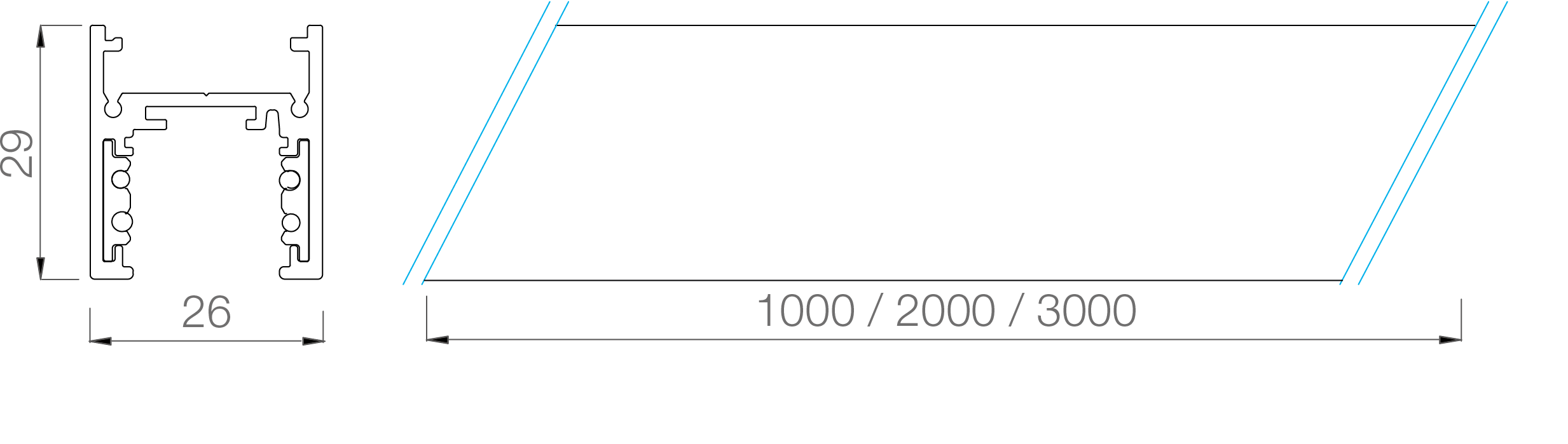

DIMENSÕES

TR01 (1,0m)
TR02 (2,0m)
TR03 (3,0m)

0,600 kg/m

Os comprimentos indicados ao lado referem-se a modulação do TRILHO, porém as barras devem ser solicitadas com a indicação do comprimento em projeto. Portanto, para otimização, entenda que:

comprimento ≤ 1000mm corresponde ao trilho de 1000mm cortado

1000mm < comprimento ≤ 2000mm corresponde ao trilho de 2000mm cortado

2000mm < comprimento ≤ 3000mm será considerado perfil 3000mm cortado



ACIONAMENTOS

tensão de rede
(127V ou 220V)

ON/OFF ou TRIAC
Três circuitos para acionamento
independente para ON/OFF
(consulte-nos sobre drivers dimerizáveis)

DALI ou 0-10
(consulte-nos sobre drivers dimerizáveis)



ACIONAMENTOS

baixa tensão
(48V)

ON/OFF
Dois circuitos para acionamento independente

DALI ou 0-10
(consulte-nos sobre drivers dimerizáveis)

Para alimentação elétrica do sistema de trilho para baixa tensão é necessário o uso do driver remoto fornecido conjunto aos demais componentes pela Lightsource.



COMPONENTES

Alimentador
(A)

Emenda reta condutora
(ER)

Emenda reta isolada
(ERI)

Emenda L condutora
(EL)

Tampa lateral de acabamento (TL)



EXEMPLO DE
MONTAGEM E
LIGAÇÃO

TENSÃO DE REDE

ON/OFF ou TRIAC



DALI ou 0-10



ATENÇÃO!
No caso do uso do trilho em tensão de rede (127V ou 220V) é necessário o uso do dispositivo DR-30mA para garantir a proteção do sistema.

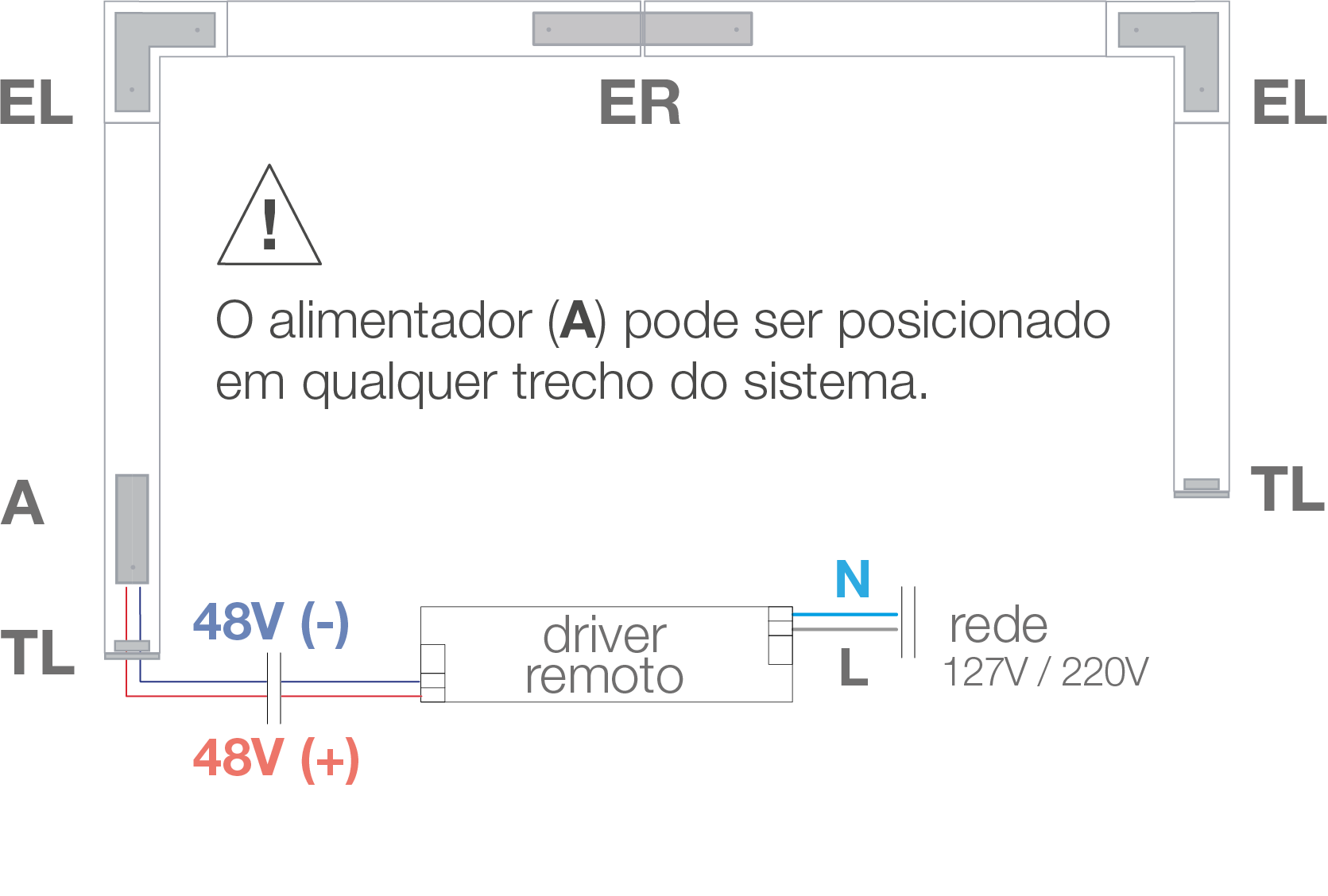

EXEMPLO DE
MONTAGEM E
LIGAÇÃO

LOW VOLTAGE (48V)



ON/OFF



DALI ou 0-10
