NIX-M WALL UD
DESCRIÇÃO

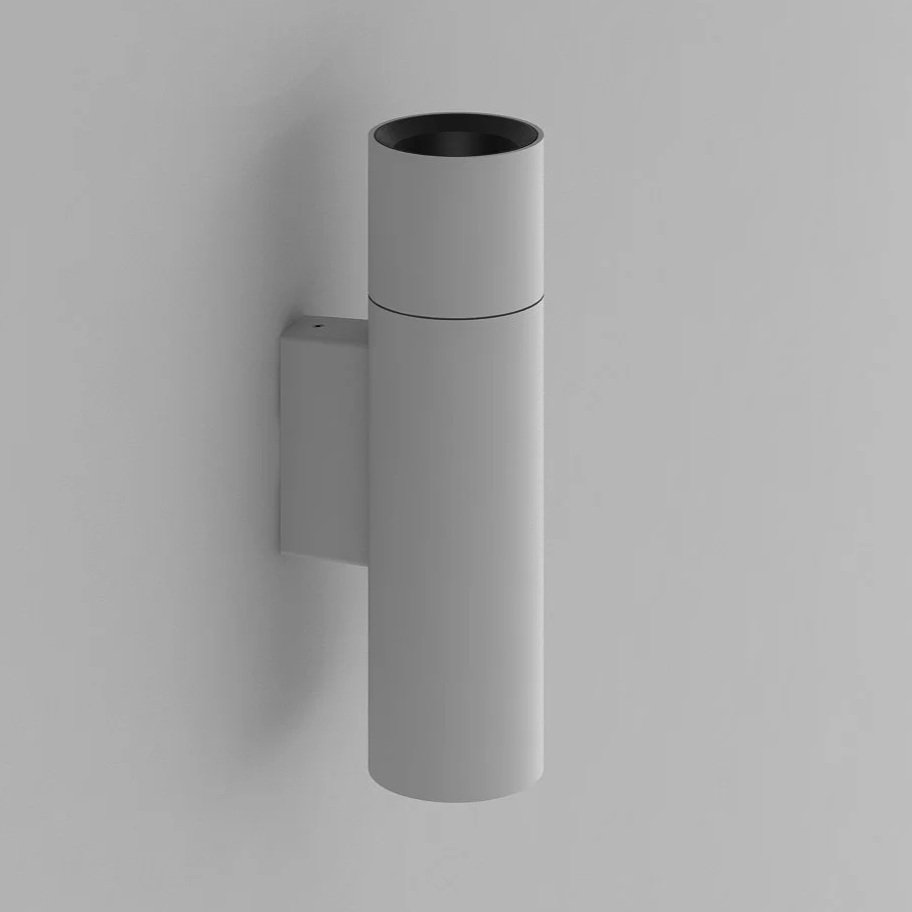

Projetor arandela fixo de sobrepor bidirecional LED com lente.
Sobrepor em parede através de bucha e parafuso.
APLICAÇÃO
DRIVER
Integrado.
Corpo em alumínio usinado, acabamento em pintura eletrostática poliéster microtexturizado fosco. Óptica em PMMA.
COMPOSIÇÃO
PESO
0,838Kg
DIMENSÕES
![NIX M WALL UD-2021_1.png](https://images.squarespace-cdn.com/content/v1/58acad8f3e00be4c7648467e/1628780726513-W6MT1D6N5PRAAAUT4ZW8/NIX+M+WALL+UD-2021_1.png)
ACABAMENTO
ÓPTICA
MÓDULO LOW BRIGHTNESS (LB)
LENTES PARA FACHOS CÔNICOS
DADOS LUMÍNICOS (attp=60°C)
MÓDULO LOW BRIGHTNESS (LB)
Vida Útil | Depreciação | Potência** | Corrente | IRC | Temperatura | Fluxo | Lente S | Lente M | Lente W | Lente VW |
de cor* | Luminoso | 15° | 23° | 33° | 46° | |||||
(horas) | (%) | (W) | (mA) | (Ra) | (K) | (lm) | (cd) | (cd) | (cd) | (cd) |
60.000 | L90/B10 | 3 | 200 | 92 | 2700 | 397 | 3177 | 1303 | 629 | 398 |
92 | 3000 | 415 | 3321 | 1362 | 657 | 416 | ||||
6 | 350 | 92 | 2700 | 654 | 5234 | 2147 | 1036 | 655 | ||
92 | 3000 | 684 | 5474 | 2246 | 1083 | 685 | ||||
10 | 500 | 92 | 2700 | 882 | 7059 | 2896 | 1397 | 884 | ||
92 | 3000 | 922 | 7379 | 3027 | 1460 | 924 | ||||
12 | 600 | 92 | 2700 | 1019 | 8155 | 3345 | 1614 | 1021 | ||
92 | 3000 | 1065 | 8523 | 3496 | 1687 | 1067 | ||||
*Outras temperaturas de cor sob demanda. | ||||||||||
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | ||||||||||
***Fator de potência ≥ 0,9 | ||||||||||
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. |
ÓPTICA
MÓDULO HIGH BRIGHTNESS (HB)
LENTES PARA FACHOS CÔNICOS
DADOS LUMÍNICOS (attp=60°C)
MÓDULO HIGH BRIGHTNESS (HB)
Vida Útil | Depreciação | Potência** | Corrente | IRC | Temperatura | Fluxo | Lente S | Lente M | Lente W | Lente VW |
de cor* | Luminoso | 18° | 24° | 33° | 46° | |||||
(horas) | (%) | (W) | (mA) | (Ra) | (K) | (lm) | (cd) | (cd) | (cd) | (cd) |
66.500 | L90/B10 | 7 | 200 | 92 | 2700 | 818 | 4461 | 3023 | 1314 | 814 |
92 | 3000 | 855 | 4662 | 3159 | 1373 | 851 | ||||
13 | 350 | 92 | 2700 | 1358 | 7405 | 5018 | 2181 | 1351 | ||
92 | 3000 | 1419 | 7738 | 5243 | 2279 | 1412 | ||||
19 | 500 | 92 | 2700 | 1846 | 10066 | 6821 | 2965 | 1837 | ||
92 | 3000 | 1930 | 10524 | 7131 | 3100 | 1920 | ||||
23 | 600 | 92 | 2700 | 2144 | 11691 | 7922 | 3443 | 2133 | ||
92 | 3000 | 2242 | 12226 | 8284 | 3601 | 2231 | ||||
*Outras temperaturas de cor sob demanda. | ||||||||||
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | ||||||||||
***Fator de potência ≥ 0,9 | ||||||||||
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. |
CONFIGURAÇÕES
Produto | + | CCT | + | Óptica | + | Classe | + | Potência | + | Acionamento | + | Tensão | + | Acabamento |
de Fluxo | ||||||||||||||
(2x) | ||||||||||||||
NIX-M-WALL-UD | 2700K | S | LB | 4W-200mA | I/O | 127V | RAL9005 | |||||||
3000K | M | 7W-350mA | TRIAC | 220V | RAL8016 | |||||||||
W | 10W-500mA | 0-10 | RAL8028 | |||||||||||
VW | DALI | RAL7024 | ||||||||||||
RAL9007 | ||||||||||||||
RAL7035 | ||||||||||||||
+ | 2700K | + | S | + | LB | RAL9010 | ||||||||
3000K | M | |||||||||||||
W | ||||||||||||||
VW | ||||||||||||||
Modelo: NIX-M-WALL-UD U__00K __ LB __W-___mA. D__00K __ LB __W-___mA ____ ___V Acabamento |
