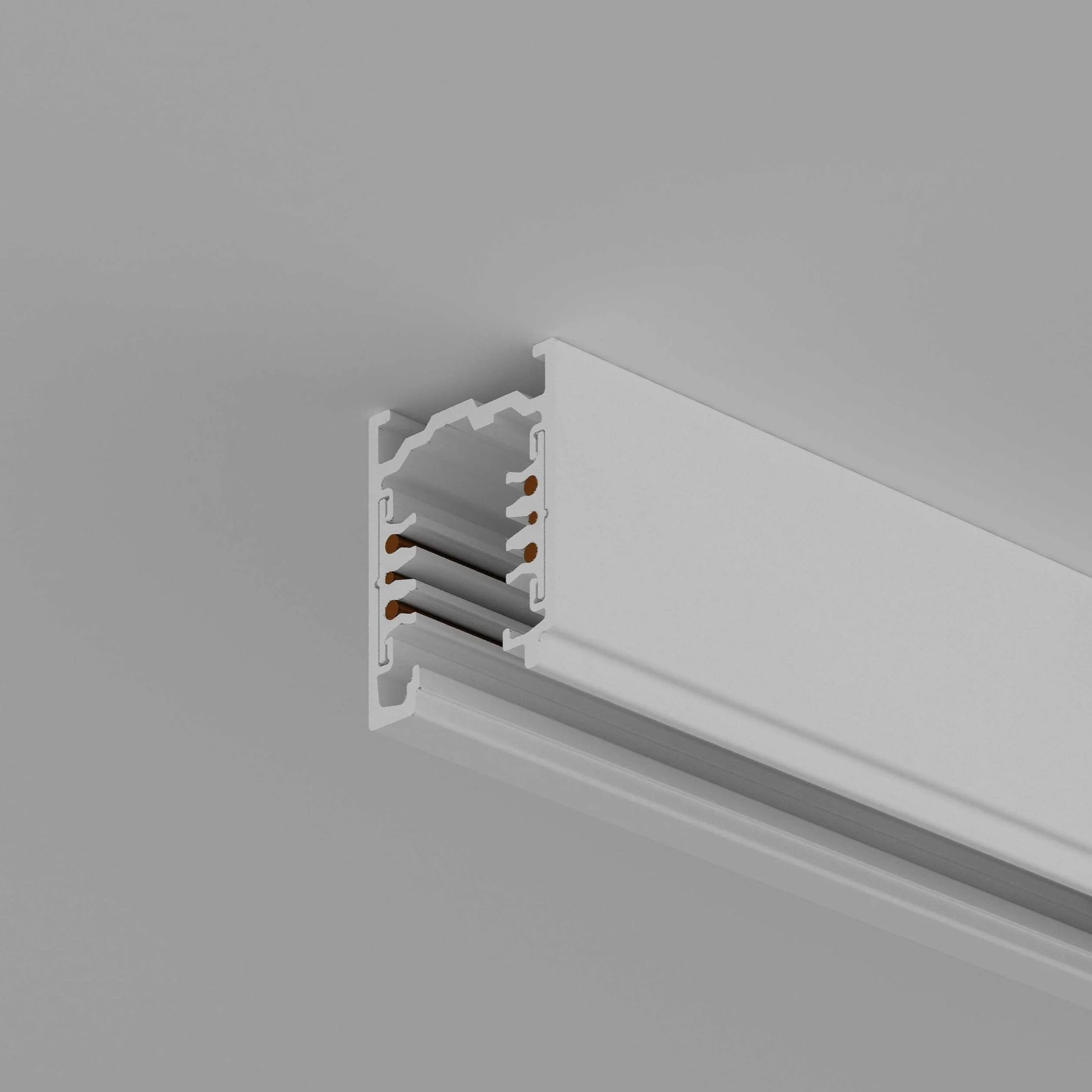

ProTrack SURFACE




DESCRIÇÃO

Trilho trifásico de sobrepor ou pendente.

APLICAÇÃO

Sobrepor em teto através de bucha e parafuso.

COMPOSIÇÃO

Corpo em alumínio extrudado, acabamento em pintura eletrostática poliéster fosco.

PESO

0,600Kg/m

DIMENSÕES

TR01 (1,0m)
TR02 (2,0m)
TR03 (3,0m)

Os comprimentos indicados ao lado referem-se a modulação do TRILHO, porém as barras devem ser solicitadas com a indicação do comprimento em projeto. Portanto, para otimização, entenda que:

comprimento ≤ 1000mm corresponde ao trilho de 1000mm cortado

1000mm < comprimento ≤ 2000mm corresponde ao trilho de 2000mm cortado

2000mm < comprimento ≤ 3000mm será considerado perfil 3000mm cortado



ACIONAMENTOS

tensão de rede
(127V ou 220V)

ON/OFF
Três circuitos para acionamento
independente

TRIAC
Três circuitos para acionamento
independente




0-10
(consulte-nos sobre drivers dimerizáveis)

DALI
(consulte-nos sobre drivers dimerizáveis)




COMPONENTES

Alimentador
(A)

Emenda reta condutora
(ER)

Emenda reta isolada
(ERI)

Emenda L condutora
(EL)

Tampa lateral de acabamento (TL)

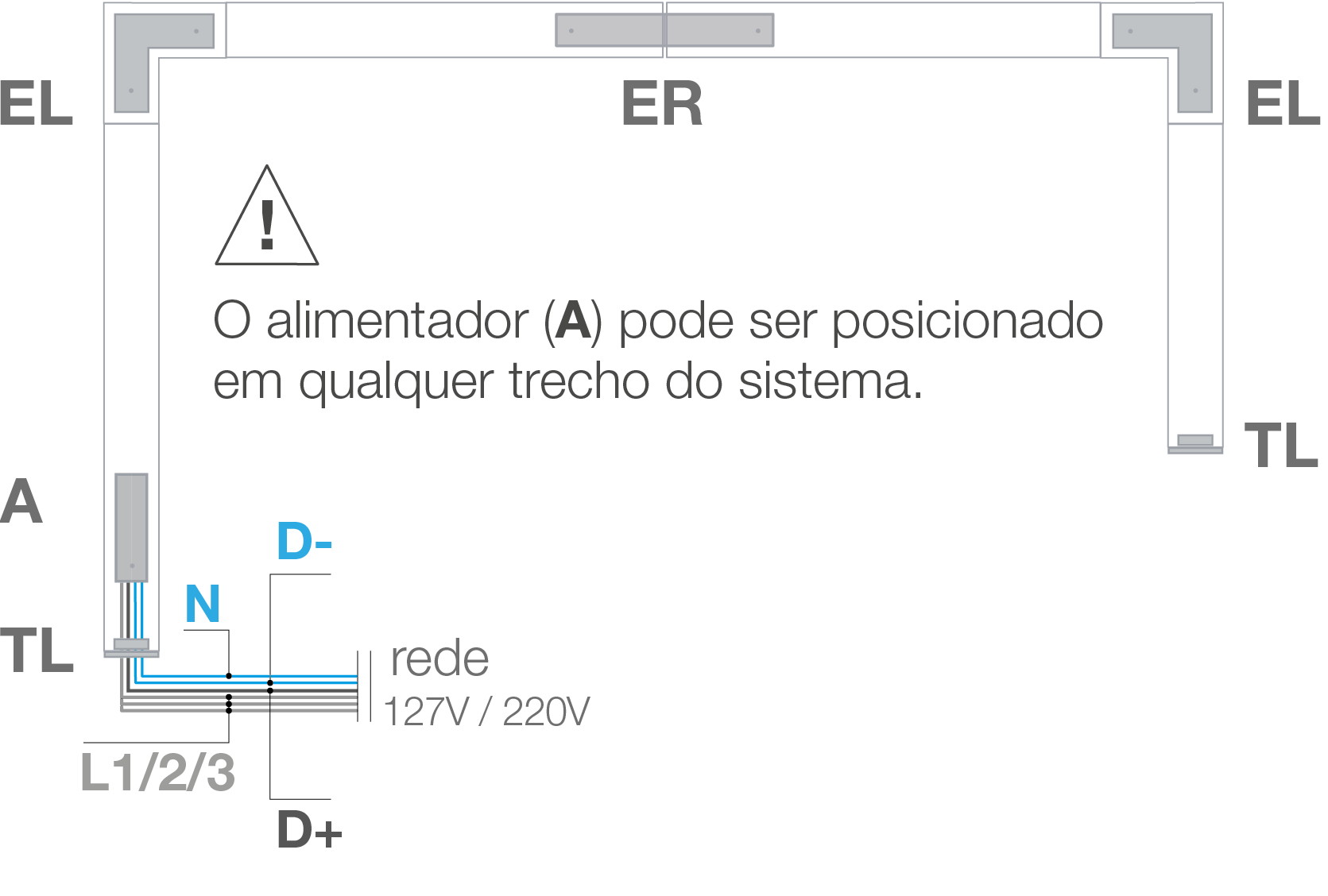

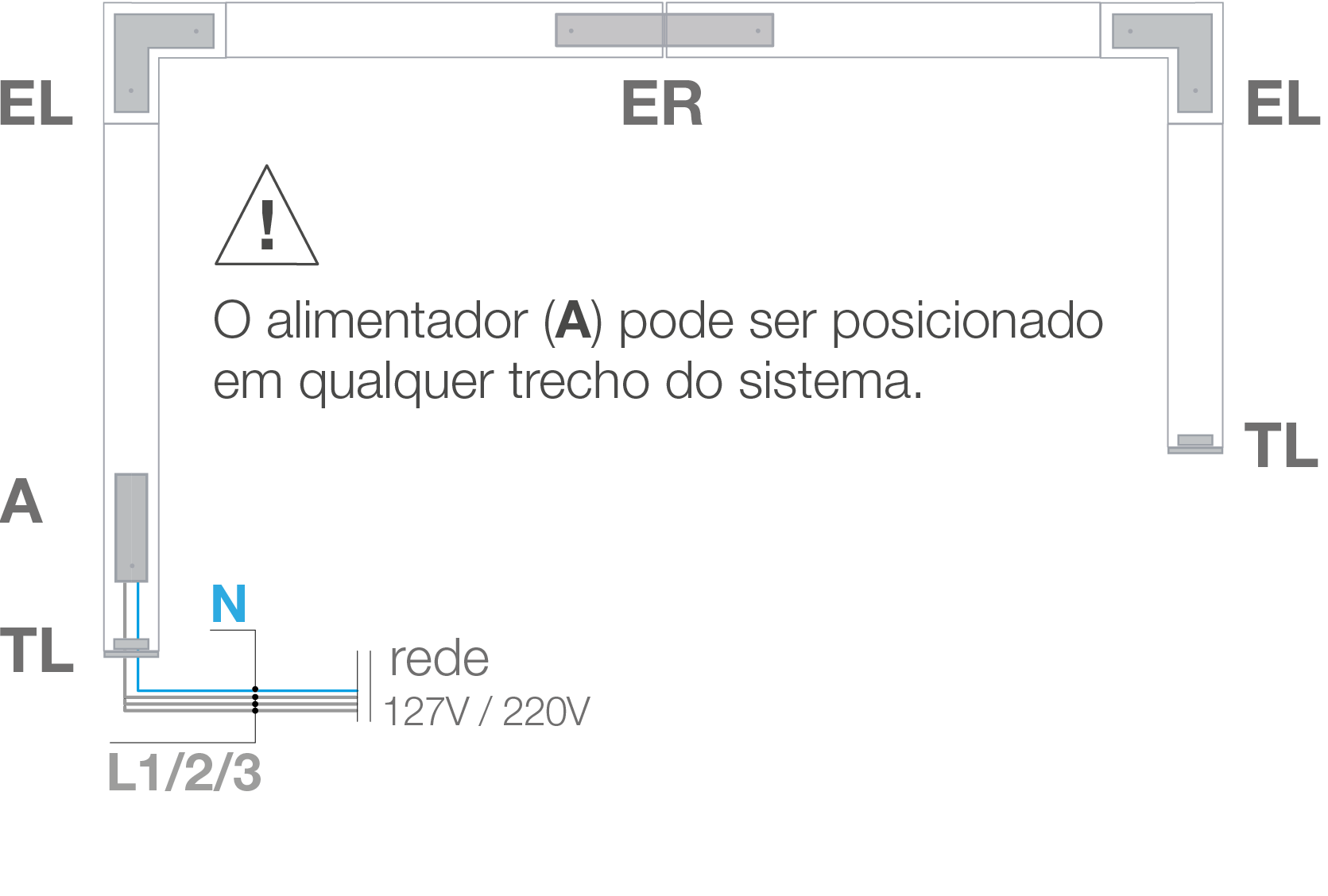

EXEMPLO DE
MONTAGEM E
LIGAÇÃO

ON/OFF ou TRIAC



DALI ou 0-10
