ETA TRIMLESS-2




DESCRIÇÃO

Perfil retangular com difusor translúcido.

APLICAÇÃO

Embutir através de parafuso, ideal para superfícies de gesso.

DRIVER

Remoto.

PROPRIEDADES

Featured

COMPOSIÇÃO

Perfil em alumínio extrudado, difusor em policarbonato translúcido.

PESO

0,453Kg/m

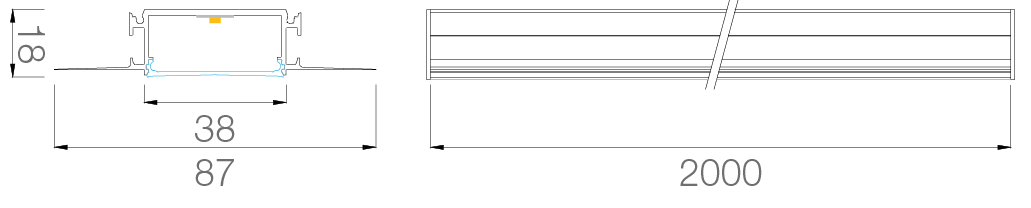

DIMENSÕES

Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 2000mm. Acrescentar 4mm à medida total final com o acréscimo das tampas do perfil.

ACABAMENTOS

DADOS LUMÍNICOS (attp=60°C)

IRC*Vida ÚtilDepreciaçãoÍndice de TensãoPotência**Temperatura Fluxo Luminoso
proteçãode cor*da fonte de luz
(Ra)(horas)(%)(IP)(V)(W/m)(K)(lm/m)
Módulo 1000mm≥9250000L80/B10IP202462700500
3000500
241127001000
30001000
241627001500
30001500
242127002000
30002000
IP662462700500
3000500
241127001000
30001000
241627001500
30001500
*Outras temperaturas de cor sob demanda.
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas.
***Fator de potência ≥ 0,9
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo.
*****Perfil ajustável em obra.


CONFIGURAÇÕES

Luminária+Comprimento+CCT+Índice de+Tensão+Potência+Acionamento+Acabamento
do perfilproteção-fita(W/m)
ETA-TRIMLESS-250mm2700KIP2024V6W-500lm/mI/OStandard
até3000KIP5411W-1000lm/mTRIACRAL9005
2000mm16W-1500lm/m0-10RAL9007
21W-2000lm/mDALI (220V)RAL9010
Modelo: ETA-TRIMLESS-2 __mm.  __00K  IP__ 24V  __W-__lm/m  ____  Acabamento


OBSERVAÇÃO

Pré-dimensionar a bitola do cabo de alimentação e a distãncia entre o
driver e a alimentação da fita de LED conforme os parâmetros da tabela:

BitolaDistância
 tensão 24V
0,2mm²1,2m
0,34mm²1,8m
0,5mm²3,0m
0,75mm²4,5m
1,5mm²7,5m
2,5mm²12,0m
4,0mm²18,0m
*Para o dimensionamento final consultar equipe técnica.
