DELTA




PRODUTO APLICADO



DESCRIÇÃO

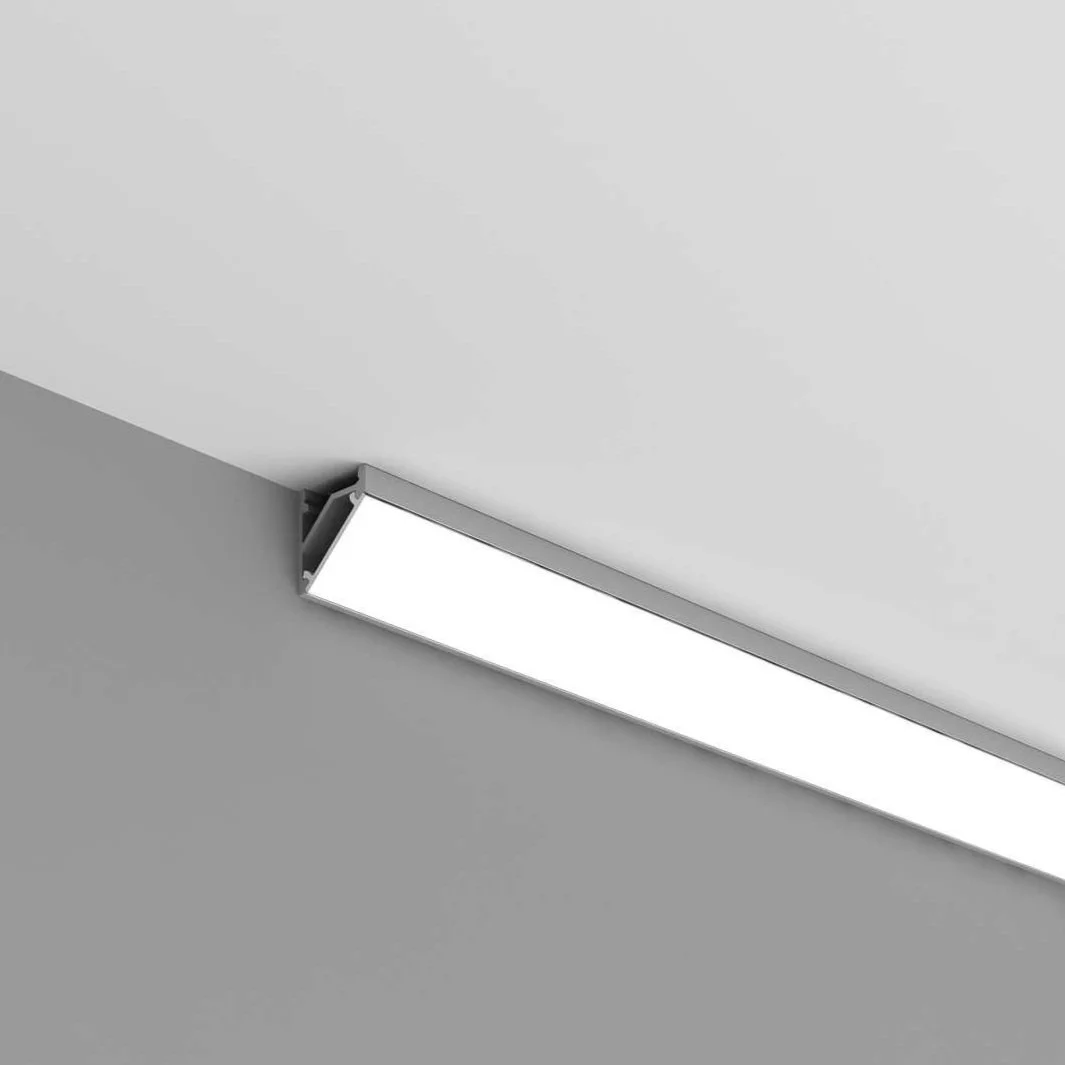

Perfil 45º com difusor translúcido.

APLICAÇÃO

Sobrepor através de presilha mola e parafuso, ideal para sanca e mobiliário.

DRIVER

Remoto.

PROPRIEDADES

Featured

COMPOSIÇÃO

Perfil em alumínio extrudado, difusor em policarbonato translúcido.

PESO

0,126Kg/m

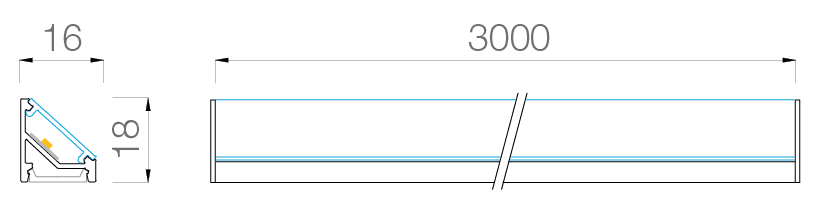

DIMENSÕES




Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 3000mm. Acrescentar 4mm à medida total final com o acréscimo das tampas do perfil.

ACABAMENTOS

DADOS LUMÍNICOS (attp=60°C)

IRC*Vida ÚtilDepreciaçãoÍndice de TensãoPotência**Temperatura Fluxo Luminoso
proteçãode cor*da fonte de luz
(Ra)(horas)(%)(IP)(V)(W/m)(K)(lm/m)
Módulo 1000mm≥9250000L80/B10IP202462700500
3000500
241127001000
30001000
241627001500
30001500
242127002000
30002000
IP662462700500
3000500
241127001000
30001000
241627001500
30001500
*Outras temperaturas de cor sob demanda.
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas.
***Fator de potência ≥ 0,9
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo.
*****Perfil ajustável em obra.


CONFIGURAÇÕES

Luminária+Comprimento+CCT+Índice de+Tensão+Potência+Acionamento+Acabamento+Aplicação
do perfilproteção-fita(W/m)
DELTA50mm2700KIP2024V6W-500lm/mI/OStandardPresilha-Parafuso
até3000KIP5411W-1000lm/mTRIACRAL9005Presilha-Dupla Face
3000mm16W-1500lm/m0-10RAL9007
21W-2000lm/mDALI (220V)RAL9010
Modelo: DELTA__mm   __00K  IP__ 24V  __W-__lm/m  ____  Acabamento Presilha-__________


OBSERVAÇÃO

Pré-dimensionar a bitola do cabo de alimentação e a distãncia entre o
driver e a alimentação da fita de LED conforme os parâmetros da tabela:

BitolaDistância
 tensão 24V
0,2mm²1,2m
0,34mm²1,8m
0,5mm²3,0m
0,75mm²4,5m
1,5mm²7,5m
2,5mm²12,0m
4,0mm²18,0m
*Para o dimensionamento final consultar equipe técnica.
