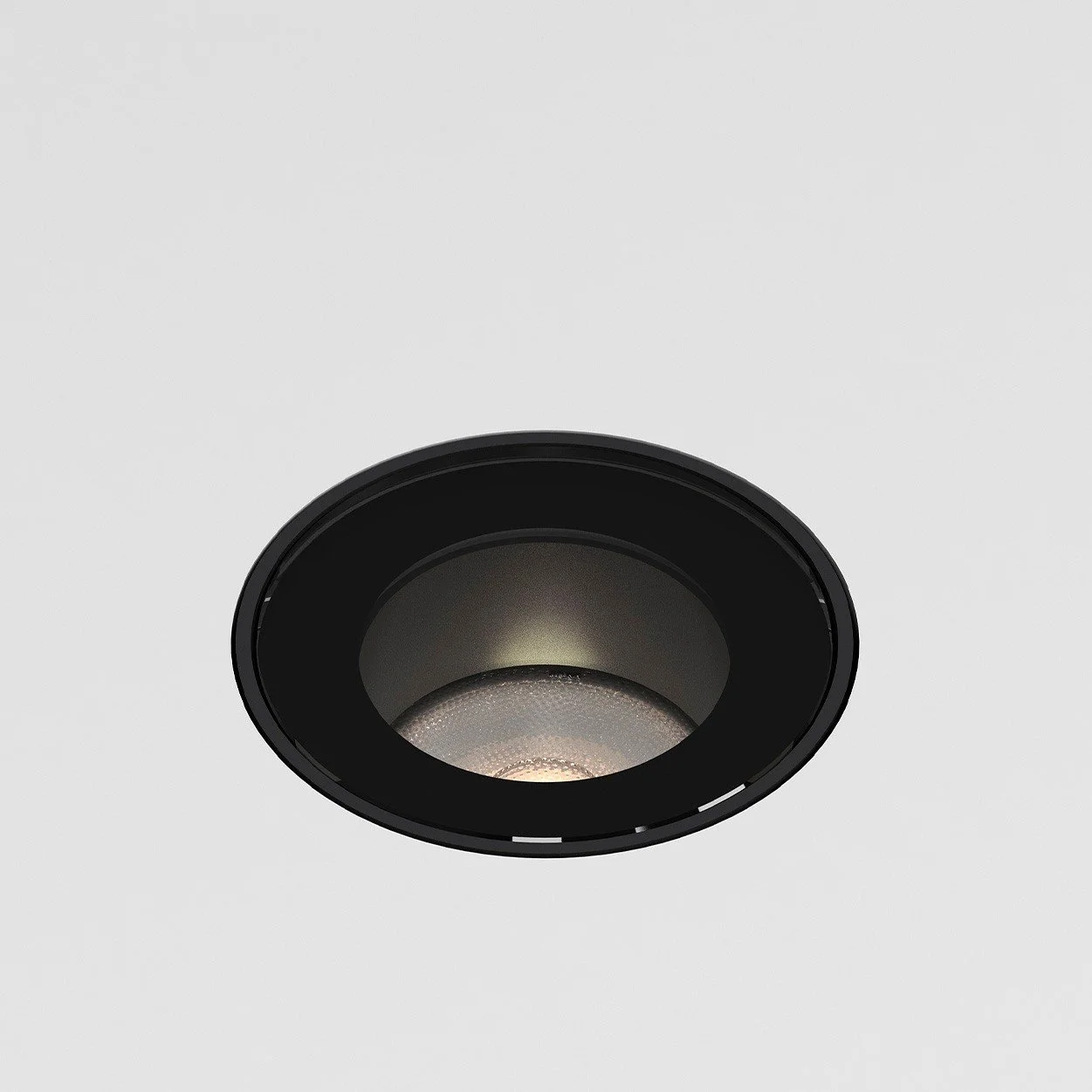

iO-M FLOOR
PRODUTO APLICADO
DESCRIÇÃO
Projetor fixo LED com lente uplight.
Embutir em solo por meio de tubo camisa aterrado e parafuso.
APLICAÇÃO
DRIVER
Integrado.
PROPRIEDADES
COMPOSIÇÃO
Corpo em alumínio usinado, tubo camisa em alumínio, acabamento em pintura eletrostática poliéster microtexturizada. Óptica em PMMA. Vedações em silicone.
PESO
1,436Kg
DIMENSÕES
Conjunto composto por luminária com driver integrado e tubo camisa.
ACABAMENTOS
Cores
Para áreas litorâneas, com alto índice de salinidade, solicitar tratamento especial conjunto a cor de acabamento.
ACESSÓRIOS
Featured
ÓPTICA
MÓDULOS LOW
BRIGHTNESS (LB)
LENTES PARA FACHOS CÔNICOS
Featured
DADOS LUMÍNICOS (attp=60°C)
MÓDULOS LOW
BRIGHTNESS (LB)
| Vida Útil | Depreciação | Potência** | Corrente | IRC | Temperatura | Fluxo | Lente RS | Lente S | Lente M | Lente W | Lente VW |
| de cor* | Luminoso | 8° | 15° | 24° | 30° | 45° | |||||
| (horas) | (%) | (W) | (mA) | (Ra) | (K) | (lm) | (cd) | (cd) | (cd) | (cd) | (cd) |
| 60.000 | L90/B10 | 4 | 200 | 92 | 2700 | 397 | 3292 | 2696 | 1298 | 567 | 330 |
| 92 | 3000 | 415 | 3441 | 2819 | 1357 | 593 | 344 | ||||
| 7 | 350 | 92 | 2700 | 654 | 5423 | 4442 | 2139 | 934 | 543 | ||
| 92 | 3000 | 684 | 5672 | 4646 | 2237 | 977 | 568 | ||||
| 10 | 500 | 92 | 2700 | 882 | 7314 | 5991 | 2884 | 1259 | 732 | ||
| 92 | 3000 | 922 | 7645 | 6262 | 3015 | 1317 | 765 | ||||
| 12 | 600 | 92 | 2700 | 1019 | 8450 | 6921 | 3332 | 1455 | 846 | ||
| 92 | 3000 | 1065 | 8831 | 7233 | 3483 | 1521 | 884 | ||||
| *Outras temperaturas de cor sob demanda. | |||||||||||
| **Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | |||||||||||
| ***Fator de potência ≥ 0,9 | |||||||||||
| ****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. | |||||||||||
ÓPTICA
MÓDULOS HIGH BRIGHTNESS (HB)
LENTES PARA FACHOS CÔNICOS
Featured
DADOS LUMÍNICOS (attp=60°C)
MÓDULOS HIGH BRIGHTNESS (HB)
| Vida Útil | Depreciação | Potência** | Corrente | IRC | Temperatura | Fluxo | Lente RS | Lente S | Lente M | Lente W | Lente VW |
| de cor* | Luminoso | 10° | 18° | 25° | 30° | 40° | |||||
| (horas) | (%) | (W) | (mA) | (Ra) | (K) | (lm) | (cd) | (cd) | (cd) | (cd) | (cd) |
| 66.500 | L90/B10 | 7 | 200 | 92 | 2700 | 818 | 5400 | 3759 | 2412 | 1121 | 693 |
| 92 | 3000 | 855 | 5644 | 3929 | 2521 | 1172 | 724 | ||||
| 13 | 350 | 92 | 2700 | 1358 | 8964 | 6240 | 4005 | 1862 | 1150 | ||
| 92 | 3000 | 1419 | 9367 | 6520 | 4185 | 1945 | 1202 | ||||
| 19 | 500 | 92 | 2700 | 1846 | 12185 | 8482 | 5444 | 2531 | 1564 | ||
| 92 | 3000 | 1930 | 12740 | 8868 | 5692 | 2646 | 1635 | ||||
| 23 | 600 | 92 | 2700 | 2144 | 14153 | 9852 | 6323 | 2939 | 1816 | ||
| 92 | 3000 | 2242 | 14799 | 10302 | 6612 | 3074 | 1899 | ||||
| *Outras temperaturas de cor sob demanda. | |||||||||||
| **Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | |||||||||||
| ***Fator de potência ≥ 0,9 | |||||||||||
| ****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. | |||||||||||
CONFIGURAÇÕES
| Produto | + | CCT | + | Óptica | + | Classe | + | Potência | + | Acionamento | + | Tensão | + | Acabamento |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| de Fluxo | ||||||||||||||
| iO-M-FLOOR | 2700K | RS | LB | 4W-200mA | I/O | 127V | RAL9005 | |||||||
| 3000K | S | 7W-350mA | TRIAC | 220V | RAL8016 | |||||||||
| M | 10W-500mA | 0-10 | RAL8028 | |||||||||||
| W | 12W-600mA | DALI | RAL7024 | |||||||||||
| VW | HB | 7W-200mA | RAL9007 | |||||||||||
| 13W-350mA | RAL7035 | |||||||||||||
| 19W-500mA | RAL1013 | |||||||||||||
| 24W-600mA | RAL1015 | |||||||||||||
| RAL9003 | ||||||||||||||
| Modelo: iO-M-FLOOR __00K __ _B __W-___mA. ___V Acabamento | ||||||||||||||
DOWNLOADS

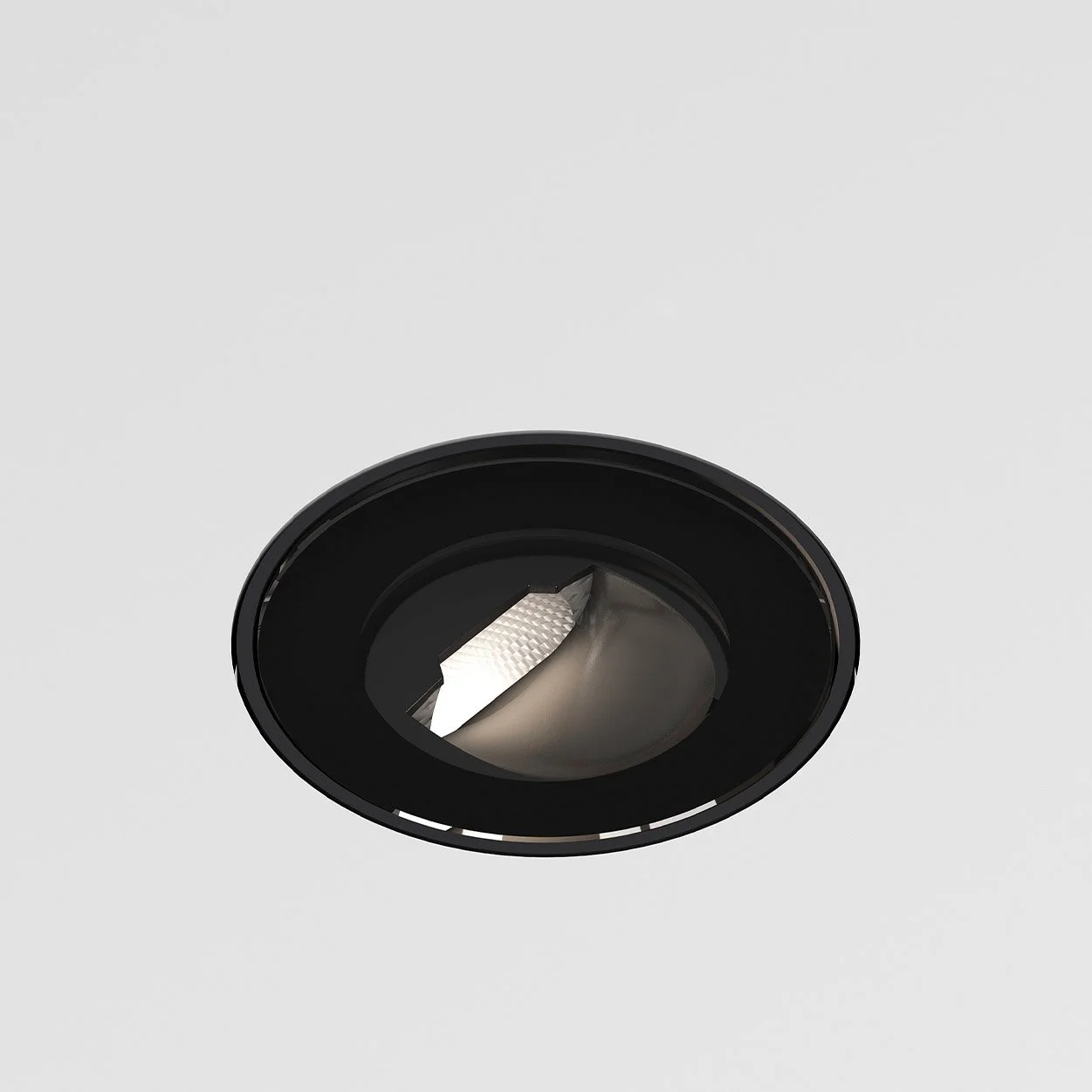

OUTRAS LUMINÁRIAS DA MESMA SÉRIE
