iO-M TOP
DESCRIÇÃO

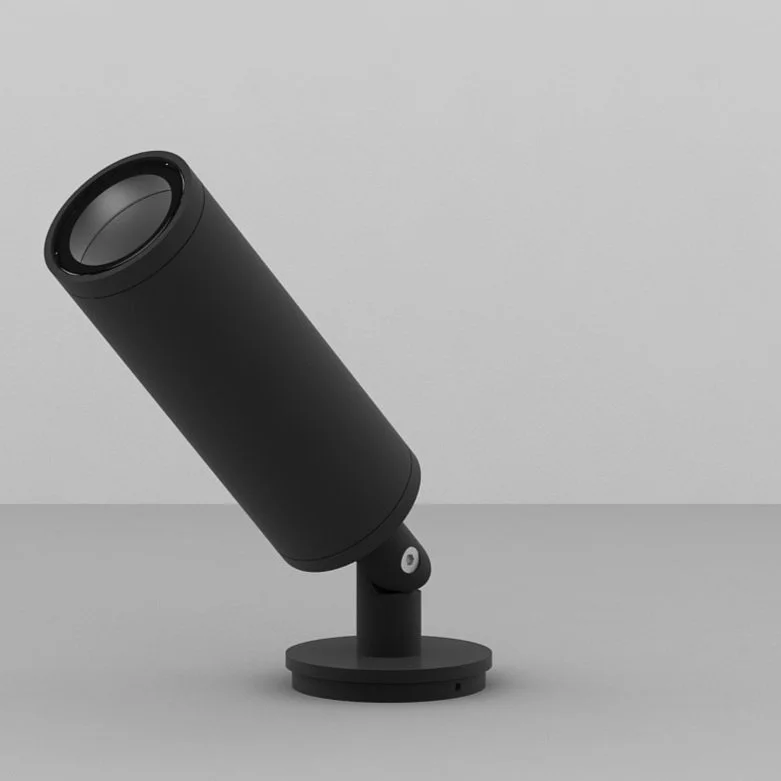

Projetor orientável LED com lente.
Sobrepor através de bucha e parafuso.
APLICAÇÃO
DRIVER
Integrado.
COMPOSIÇÃO
Corpo em alumínio usinado, acabamento em pintura eletrostática poliéster microtexturizada. Óptica em PMMA. Vedações em silicone.
PESO
0,630Kg
DIMENSÕES
MOVIMENTAÇÕES
![](https://images.squarespace-cdn.com/content/v1/58acad8f3e00be4c7648467e/6e5282f7-f03d-4e35-8c0c-2728406b7582/2022_2-29.png)
ACABAMENTO
Cores
ACESSÓRIOS
Featured
ÓPTICA
MÓDULO LOW BRIGHTNESS (LB)
LENTES PARA FACHOS CÔNICOS
DADOS LUMÍNICOS (attp=60°C)
MÓDULO LOW BRIGHTNESS (LB)
Vida Útil | Depreciação | Potência** | Corrente | IRC | Temperatura | Fluxo | Lente RS | Lente S | Lente M | Lente W | Lente VW |
de cor* | Luminoso | 8° | 15° | 24° | 30° | 45° | |||||
(horas) | (%) | (W) | (mA) | (Ra) | (K) | (lm) | (cd) | (cd) | (cd) | (cd) | (cd) |
60.000 | L90/B10 | 3 | 200 | 92 | 2700 | 397 | 3292 | 2696 | 1298 | 567 | 330 |
92 | 3000 | 415 | 3441 | 2819 | 1357 | 593 | 344 | ||||
6 | 350 | 92 | 2700 | 654 | 5423 | 4442 | 2139 | 934 | 543 | ||
92 | 3000 | 684 | 5672 | 4646 | 2237 | 977 | 568 | ||||
10 | 500 | 92 | 2700 | 882 | 7314 | 5991 | 2884 | 1259 | 732 | ||
92 | 3000 | 922 | 7645 | 6262 | 3015 | 1317 | 765 | ||||
12 | 600 | 92 | 2700 | 1019 | 8450 | 6921 | 3332 | 1455 | 846 | ||
92 | 3000 | 1065 | 8831 | 7233 | 3483 | 1521 | 884 | ||||
*Outras temperaturas de cor sob demanda. | |||||||||||
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | |||||||||||
***Fator de potência ≥ 0,9 | |||||||||||
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. |
ÓPTICA
MÓDULO HIGHT BRIGHTNESS (HB)
LENTES PARA FACHOS CÔNICOS
DADOS LUMÍNICOS (attp=60°C)
MÓDULO HIGHT BRIGHTNESS (HB)
Vida Útil | Depreciação | Potência** | Corrente | IRC | Temperatura | Fluxo | Lente RS | Lente S | Lente M | Lente W | Lente VW |
de cor* | Luminoso | 10° | 18° | 25° | 30° | 40° | |||||
(horas) | (%) | (W) | (mA) | (Ra) | (K) | (lm) | (cd) | (cd) | (cd) | (cd) | (cd) |
66.500 | L90/B10 | 7 | 200 | 92 | 2700 | 818 | 5400 | 3759 | 2412 | 1121 | 693 |
92 | 3000 | 855 | 5644 | 3929 | 2521 | 1172 | 724 | ||||
13 | 350 | 92 | 2700 | 1358 | 8964 | 6240 | 4005 | 1862 | 1150 | ||
92 | 3000 | 1419 | 9367 | 6520 | 4185 | 1945 | 1202 | ||||
19 | 500 | 92 | 2700 | 1846 | 12185 | 8482 | 5444 | 2531 | 1564 | ||
92 | 3000 | 1930 | 12740 | 8868 | 5692 | 2646 | 1635 | ||||
23 | 600 | 92 | 2700 | 2144 | 14153 | 9852 | 6323 | 2939 | 1816 | ||
92 | 3000 | 2242 | 14799 | 10302 | 6612 | 3074 | 1899 | ||||
*Outras temperaturas de cor sob demanda. | |||||||||||
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | |||||||||||
***Fator de potência ≥ 0,9 | |||||||||||
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. |
CONFIGURAÇÕES
Produto | + | CCT | + | Óptica | + | Classe | + | Potência | + | Acionamento | + | Tensão | + | Acabamento |
de Fluxo | ||||||||||||||
iO-M-TOP | 2700K | RS | LB | 4W-200mA | I/O | 127V | RAL9005 | |||||||
3000K | S | 7W-350mA | TRIAC | 220V | RAL8016 | |||||||||
M | 10W-500mA | 0-10 | RAL8028 | |||||||||||
W | 12W-600mA | DALI | RAL7024 | |||||||||||
VW | HB | 7W-200mA | RAL9007 | |||||||||||
13W-350mA | RAL7035 | |||||||||||||
19W-500mA | RAL1013 | |||||||||||||
24W-600mA | RAL9003 | |||||||||||||
Modelo: iO-M-TOP __00K __ _B __W-___mA. ___V Acabamento |
