Pi-2





DESCRIÇÃO

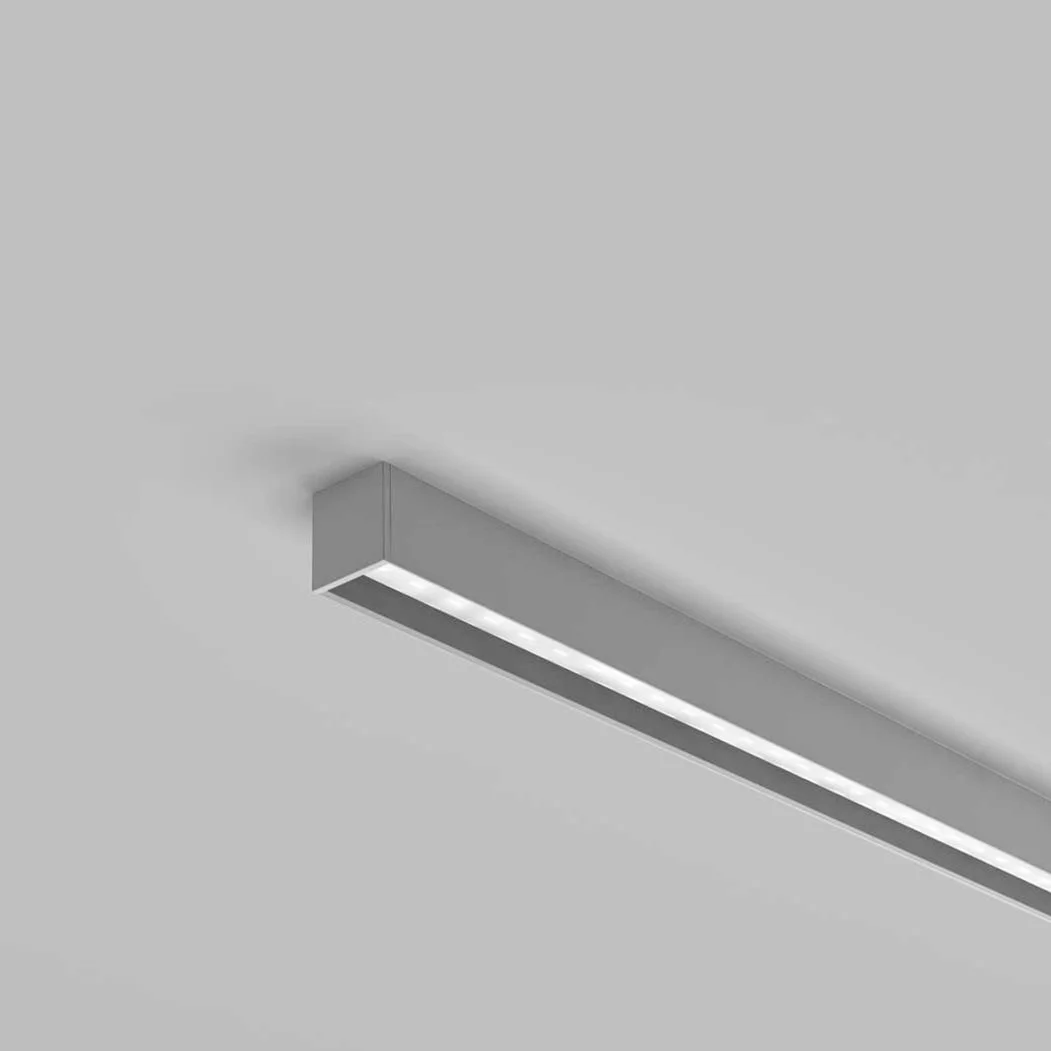

Perfil linear com ópticas para áreas internas.

APLICAÇÃO

Sobrepor através de presilha.

DRIVER

Remoto.

PROPRIEDADES

Featured

COMPOSIÇÃO

Perfil em alumínio extrudado, difusor em acrilico translúcido, ópticas em PMMA.

PESO

0,151Kg/m

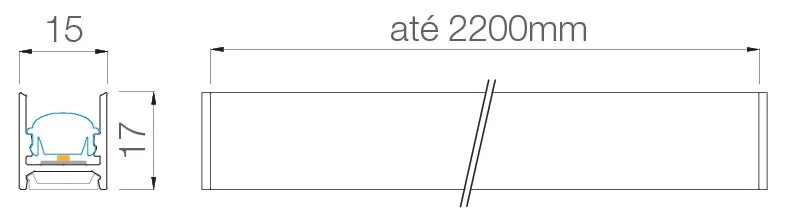

DIMENSÕES



Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 2200mm. Acrescentar 4mm à medida total final com o acréscimo das tampas do perfil.

ACABAMENTOS

ÓPTICA

DADOS LUMÍNICOS (attp=60°C)

IRC*Vida ÚtilDepreciaçãoÍndice de TensãoPotência**Temperatura Fluxo Luminoso
proteçãode cor*da fonte de luz
(Ra)(horas)(%)(IP)(V)(W/m)(K)(lm/m)
Módulo 1000mm≥9250000L80/B10IP202462700500
3000500
241127001000
30001000
241627001500
30001500
242127002000
30002000
*Outras temperaturas de cor sob demanda.
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas.
***Fator de potência ≥ 0,9
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo.
*****Perfil ajustável em obra.


CONFIGURAÇÕES

Luminária+Comprimento+CCT+Índice de+Tensão+Potência+Acionamento+Acabamento+Aplicação
do perfilproteção-fita(W/m)
PI-2até 2200mm2700KIP2024V6W-500lm/mI/OStandardPresilha-Parafuso
(cada 50mm)3000K11W-1000lm/mTRIACRAL9005
16W-1500lm/m0-10RAL9007
21W-2000lm/mDALI (220V)RAL9010
Modelo: PI-2__mm   __00K  IP20  24V  __W-__lm/m  ____  Acabamento Presilha-Parafuso

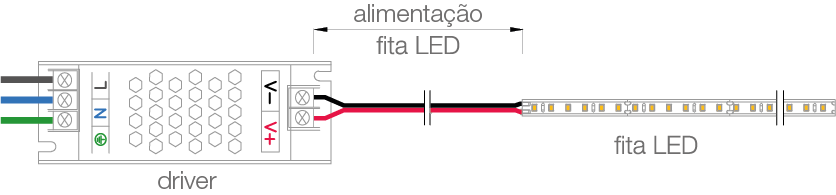

OBSERVAÇÃO

Pré-dimensionar a bitola do cabo de alimentação e a distãncia entre o
driver e a alimentação da fita de LED conforme os parâmetros da tabela:

BitolaDistância
 tensão 24V
0,2mm²1,2m
0,34mm²1,8m
0,5mm²3,0m
0,75mm²4,5m
1,5mm²7,5m
2,5mm²12,0m
4,0mm²18,0m
*Para o dimensionamento final consultar equipe técnica.
